关于H3C 交换机不能为CF-E536N供电的问题解决办法
2017-04-03 16:55:33
3345
技术文档
关于H3C 交换机不能为CF-E536N供电的问题解决办法
使用设备:
POE交换机:H3C S2626-PWR
面 板 A P:COMFAST CF-E536N
问题现象:
一酒店,施工人员全部安装完成之后,发现面板AP全部无法供电.
解决思路:
1. POE交换机没有打开POE供电模式
2. 网线不通
3. 面板AP故障
解决办法:
1. 打开POE交换机端口供电模式,问题依旧。
2. 检测网线,线序正确,8根线全通,排除网线问题。
3. 更换面板AP,问题依旧。
4. 更换其他品牌或H3C WP2008型号POE交换机,供电正常,问题解决。
5. 不更换POE交换机,更换AP型号,CF-E320N,CF-E325N,CF-E530N,正常供电,问题解决。
SO,等于问题还没解决.....
通过分析,感觉应该是交换机和AP的供电兼容性问题,查询参数后发现
H3C S2626-PWR:标准POE交换机,端口最大功率30W,仅支持1236供电。
COMFAST CF-E536N:支持标准POE供电,支持802.3af和802.3at,支持1236和4578供电。
毕竟H3C这么大的品牌,至少应该不会出现兼容性问题,或者应该对此问题有解决办法。进入交换机继续寻找问题。
交换机默认地址:192.168.0.234 用户名密码都是admin

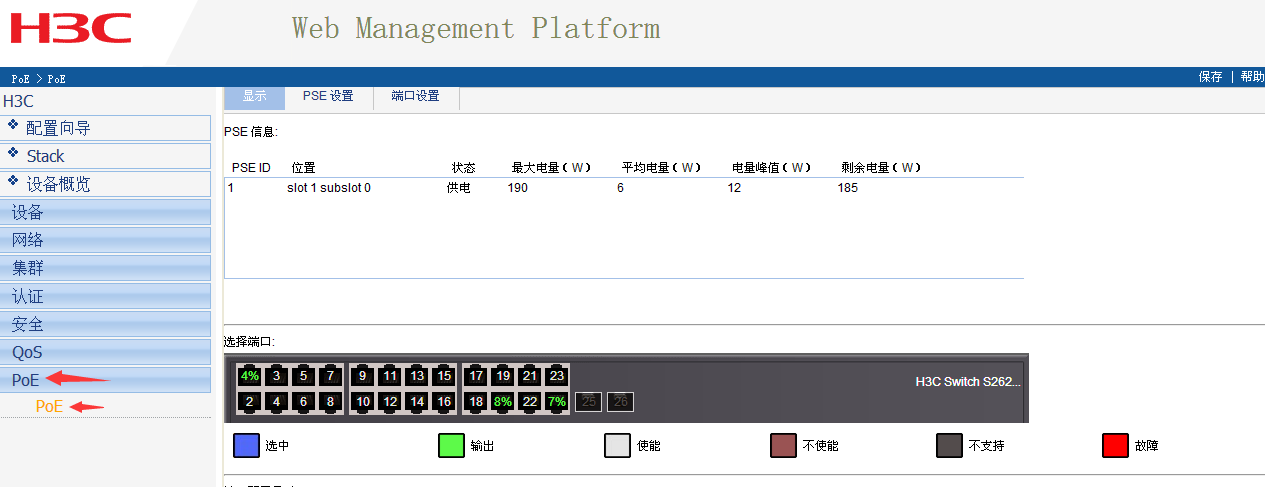

如图,进入菜单POE选项,选择POE
看设置是一切正常,其他几个口接的是COMFAST的其他几款AP
后发现中间比之前款的交换机多了一个PSE设置,点击进入,看右上角有排小字:兼容非标准检测 , 而默认是关闭状态,抱着试试的心态,选择开启,然后确定
问题依旧!!这真是一个悲伤的故事!郁闷的我点了根烟继续排查.....
正在想别的办法的时候,无意中瞟了一眼交换机,哎哟我去,网口指示灯亮了!再一看,AP正常启动了!
后来发现,这个PSE设置就是为了兼容不同的AP供电模式而设置的!
至此,问题解决!希望能为朋友们以后遇到这种情况的时候,提供一个解决方法。
PS:
设置PSE的时候,请使用谷歌浏览器或者其他浏览器的极速模式,不要使用IE浏览器,这个很重要!
王锴
2017年4月3日
